После создания ролей на диаграмму можно добавить входы и выходы процессов, которые были ранее созданы в модели в пункте меню «Объекты».

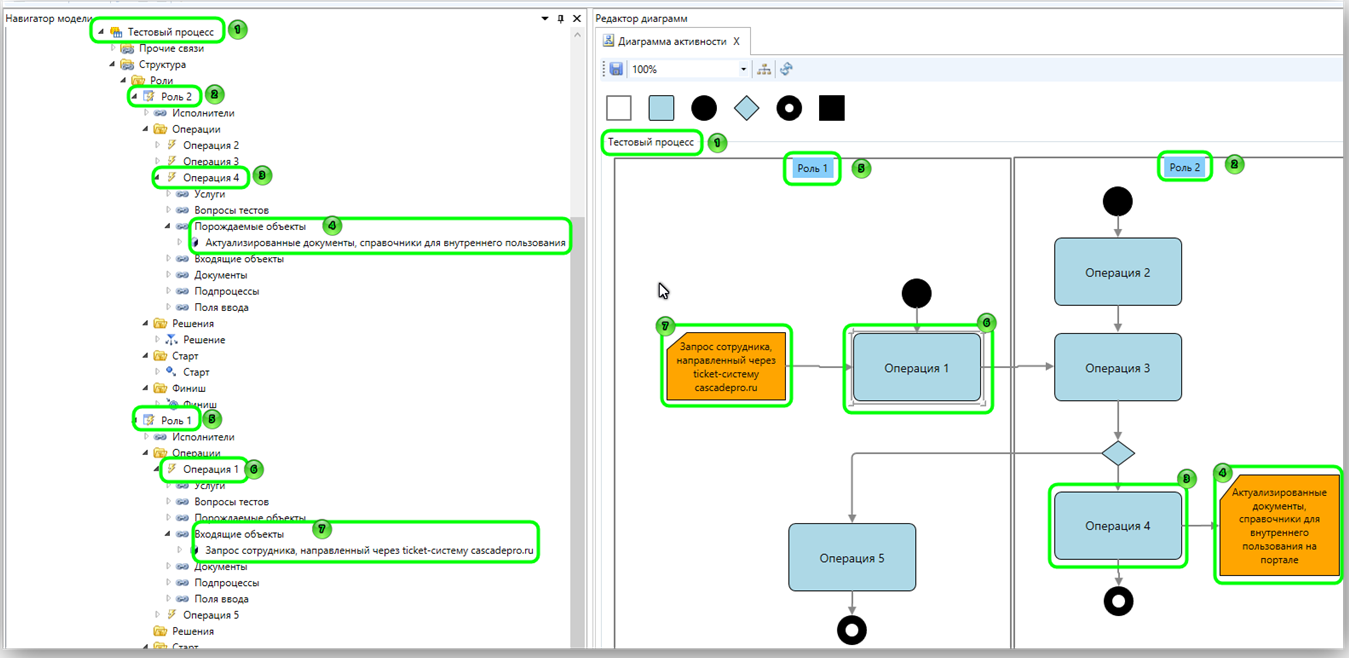

Входы ( 7 ) и выходы ( 4 ) процессов добавляются на диаграмму путем перетаскивания их при помощи мыши из пункта меню «Объекты» в окно «Диаграмма активности» соответствующего процесса.
Входы процесса помещаются в рамку первой роли процесса ( 5 ) напротив операции, для которой они предназначены ( 6 ). Выходы помещаются в рамку последней роли процесса ( 2 ) напротив операции, для которой они предназначены ( 3 ). Входы ( 7 ) и выходы ( 4 ) на диаграмме представлены в виде желтых прямоугольников. Они располагаются один под другим, порядок следования зависит от логики описываемого процесса.
В структуре процесса ( 1 ) входы ( 7 ) и выходы ( 4 ) будут размещаться внутри той операции соответствующей роли (( 2 ),( 5 )), с которой они связаны. При этом входы будут находиться в пункте меню «Входящие объекты» ( 7 ) операции ( 6 ), а выходы в пункте меню «Порождаемые объекты» ( 4 ) соответствующей операции ( 3 ).
