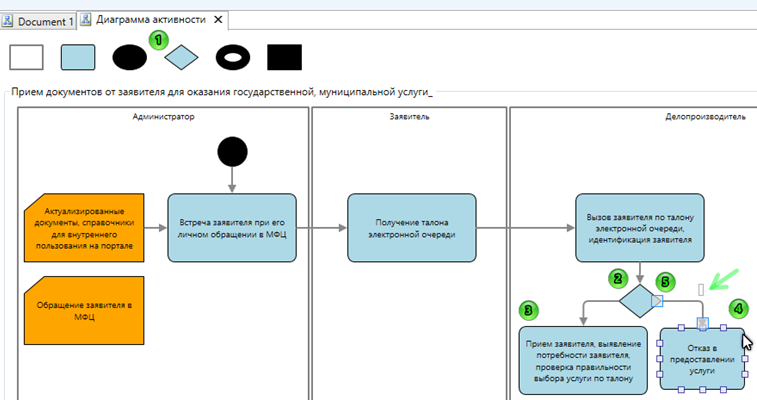

При наличии в процессе, который описывает диаграмма, выбора одной из нескольких возможных ситуаций в изображении схемы используется значок «Решение» ( 1 ).
Значок «Решение» обозначается в диаграмме голубым ромбом ( 2 ). Так как решение предполагает выбор из нескольких вариантов, от ромба может исходить несколько стрелок. На стрелках, исходящих из элемента «Решение», имеется возможность написать условие, при котором процесс будет направлен по данной ветке ( 4 ).

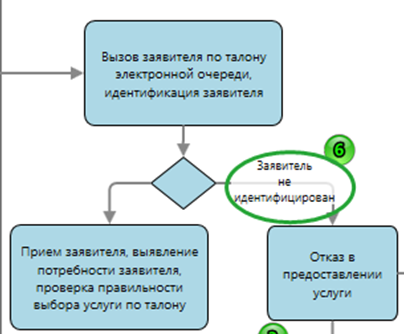

Для написания текста условия необходимо поместить курсор на соответствующую стрелку двойным щелчком мыши и ввести текст ( 6 ).

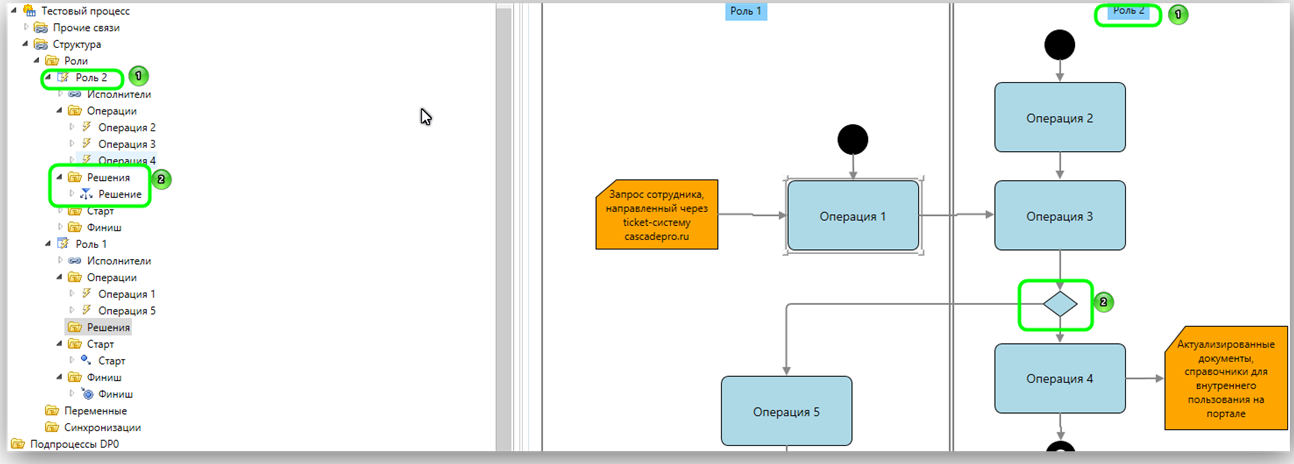

Элемент «Решение» ( 2 ) в структуре процесса расположен в той роли ( 1 ), к операциям которой он привязан.
