Тип "Процесс AD"

Нотация AD (Activity Diagram) позволяет отразить последовательность элементарных операций, ответственность за исполнение которых возложена на роли процесса (участников). Последовательность операций может содержать ветвления.

Название связи	Тип связанного элемента	Примечание
Владелец	Субъект	Должность компании, отвечающее за эффективную работу процесса
Согласование	Субъект	Должности компании, согласующие все изменения регламента процесса
Входы	Объект	Запускающие процесс события
Выходы	Объект	Результаты процесса
Структура	Роль AD	Роли процесса (условные исполнители), назначаемые должностям компании

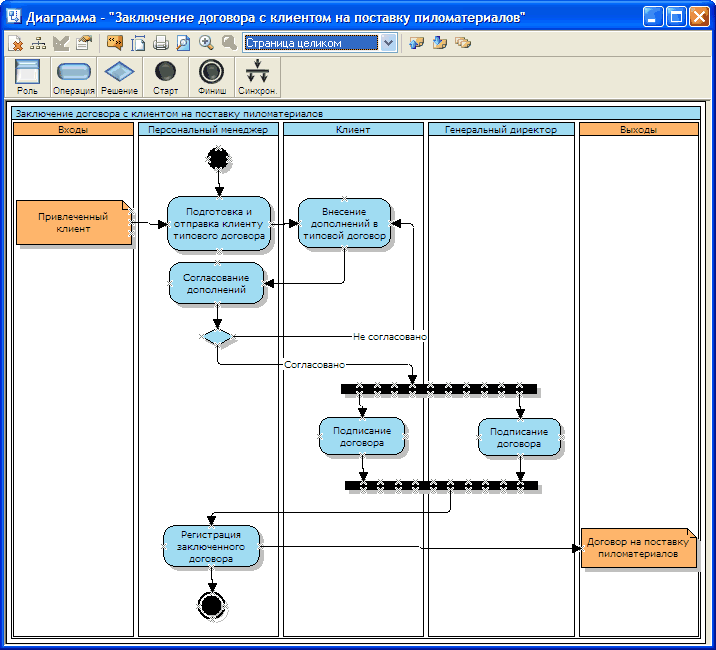

Для построения схемы используются следующие графические элементы:

Изображение	Описание
	Точка. Служит для указания на схеме бизнес-процесса места, с которого следует начинать чтение диаграммы. На корректно составленной схеме всегда должен находиться только один такой элемент.
	Вертикальная колонка (Плавательная дорожка). Служит для группировки на схеме операций, которые должны быть выполнены сотрудником, назначенным на роль, указанную в заголовке колонки. На схеме должно быть указано столько дорожек, сколько ролей задействовано в реализации бизнес-процесса.
	Овал. Служит для указания на схеме операции, которую должен выполнить сотрудник, назначенный на роль. Роль сотрудника определяется из заголовка колонки, на которой расположен элемент. Элемент всегда должен находится в пределах определенной плавательной дорожки.
	Ромб. Служит для указания на схеме точки принятия решения. Для указания варианта решения используются надписи на стрелках выходящих из данного элемента. Количество вариантов решений, исходящих из элемента, не должно быть меньше двух.
	Горизонтальная черта. Служит для указания на схеме точки, в которой процесс разделяется на два параллельных или точки, в которой несколько параллельных процессов заканчиваются. Для точки, в которой параллельные процессы заканчиваются, важно отметить, что наличие черты обозначает, что для продолжения работы все входящие процессы должны быть завершены. Если необходимости в обязательном завершении всех входящих процессов нет, то черта не ставится
	Прямоугольник. Служит для обозначения некоторого информационного или материального объекта, необходимого для выполнения операции. Следует ограничится в использовании данного элемента, если его наличие интуитивно или явно понятно из описания операции.
